Lämpömittari 7-segmenttinäytöllä. ISO. - Osa 1.

-

Tehdäänpä kunnollisen kokoinen lämpömittari, joka näkyy kauas. Laitetaan se sitten talon seinään, koska hei, miksi ei, ja kellään naapurilla ei ole sellaista!

Numeroiden näyttämiseen käy hyvin 7-segmentti -näyttö. Niitä saa valmiinakin, mutta isoja on hakalampi löytää. Banggoodista löytyi 15 cm korkeita, mikä nyt periaatteessa riittäisikin, mutta tehdään silti nämä itse, ja vähän isompia.

SP-eletroniikasta löytyi sopivaa punaista LED-nauhaa, 6 €/m. Jos tehdään 20 cm korkeita näyttöjä, tarvitaan yhteen numeroon 7x10 cm = 70 cm. Tai 80 cm, jos halutaan mahdollisuus myös + merkin näyttämiseen, jolloin se on oikeastaan 8-segmentti näyttö. On olemassa myös 16-segmentti -näytöjä, joilla voidaan numeroiden lisäksi näyttää myös kaikki kirjaimet, ääkkösiä lukuunottamatta.

Punaista LED-nauhaa, 12 V / 200 mA/m (2,4 W/m).

LED-nauha on kätevää moneen tarkoitukseen. Sitä saa pitkinä, useiden metrien mittaisina nauhoina, joista voi leikata tarvittavan mittaisia pätkiä. Nauhassa on valmiina ledien tarvitsemat etuvastukset, joten sitä voi syöttää suoraan tavallisella reguloidulla virtalähteellä, joko 12 V tai 24 V. Katkaisukohdat on merkattu nauhaan. Ne ovat muutaman ledin välein, riippuen nauhan jännitteestä ja ledien väristä. Nauhoja saa kaiken värisillä ledeillä, myös RGB-ledeillä, joista saa punaisen, vihreän ja sinisen ledin avulla kaikki spektrin värit, myös valkoisen.

LibreCAD on ilmainen 2D CAD-ohjelma, jonka saa myös Linuxiin. Sillä on hyvä tehdä tarvittavat piirustukset moneen rakentamiseen. Hahmotellaan näytön koko ja muoto LibreCAD:issa.

Näytön CAD-kuva.

Printataan kuva mittasuhteessa 1:1 niin saadaan kätevä maski, jolla näyttö voidaan piirrottaa filmivanerille.

Printistä leikattu maski.

Maski teipattuna vanerin päälle piirrotusta varten.

LED-nauhasta leikataan 10 cm pätkiä, jotka liimataan vanerille.

Nauhan liimaus vanerin päälle.


Kaikki segmentit liimattuna.

Kun nauhat on liimattu levyyn, on johdotuksen vuoro. Tehdään ns. yhteisanodi-kytkentä, jossa kaikki segmenttien + navat kytketään yhteen ja jokaisen segmentin – napa johdotetaan erikseen. Näin yhden 7-segmentin ohjaamisen tarvitaan 8 johtoa.

Segmenttien anodit liitetään yhteen juottamalla.

Jokaisen segmentin katodiin liitetään oma erillinen johto. Tässä myös keskellä anodien liitosjohto.

Valmis johdotettu näyttö etu- ja takapuolelta.

Johtotettu näyttö etupuolelta.

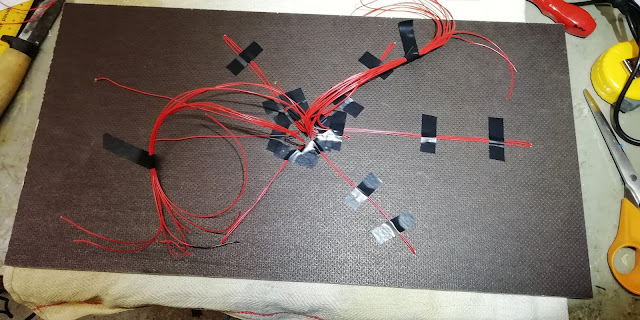

Johdotettu näyttö takapuolelta. Kaikki johdot koottuna keskelle vanerilevyä.

Anodi-johtoja on kaksi ja ne on värimerkitty. Muut johdot ovat kaikki saman värisiä, joten niiden paikat on etsittävä myöhemmin kokeilemalla.

Näyttö täytyy seuraavaksi koteloida siten, että se kestää ulkoilmassa. Vaikka se asennetaan räystään alle, sen pitää olla vähintän roiskevestiivis.

Jatkuu osassa 2.
